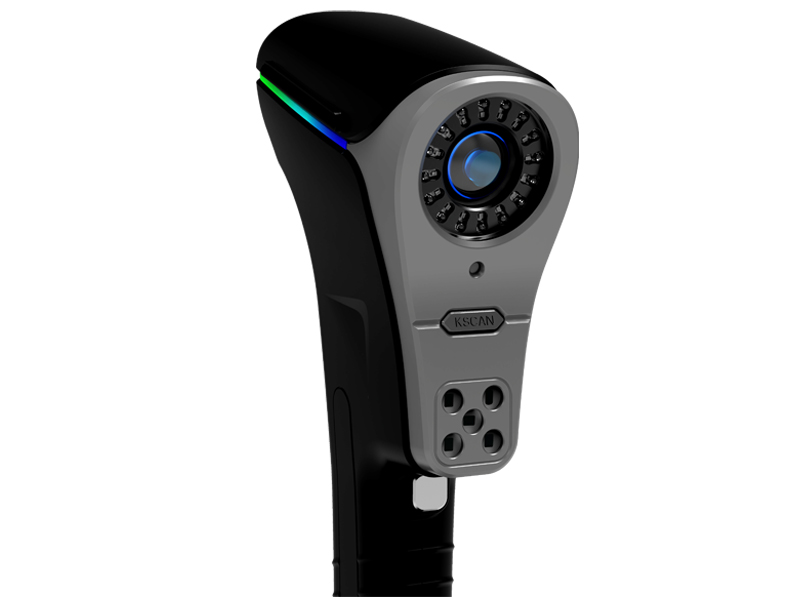

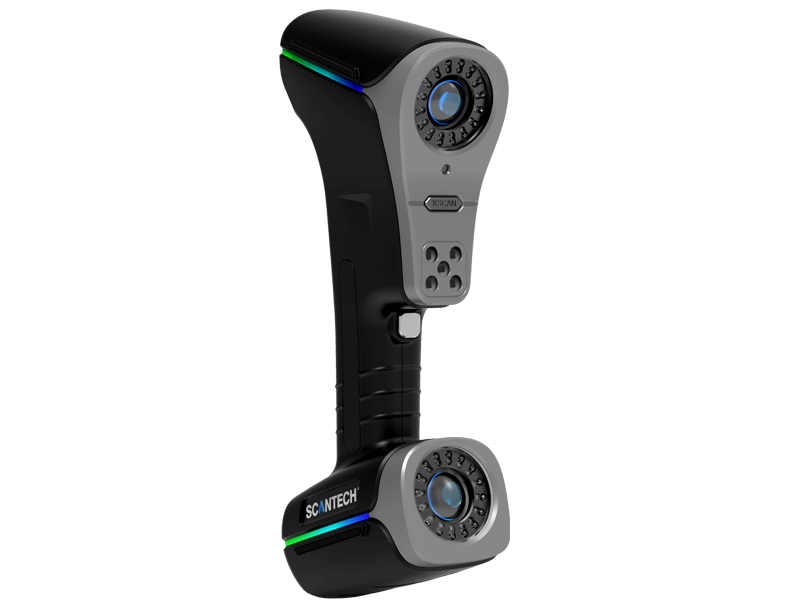

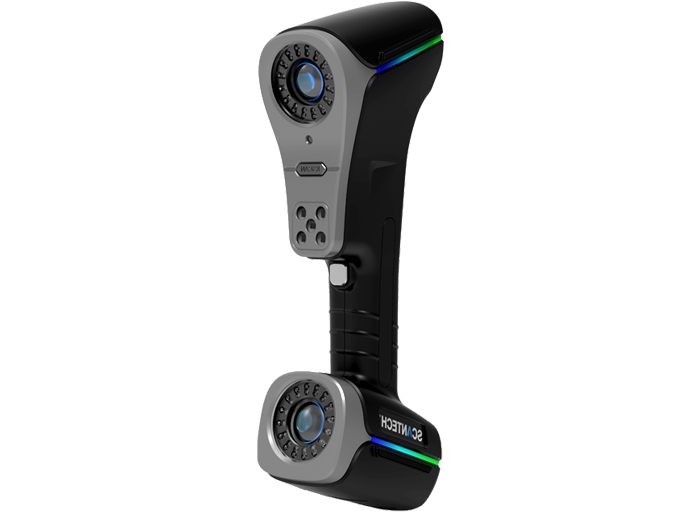

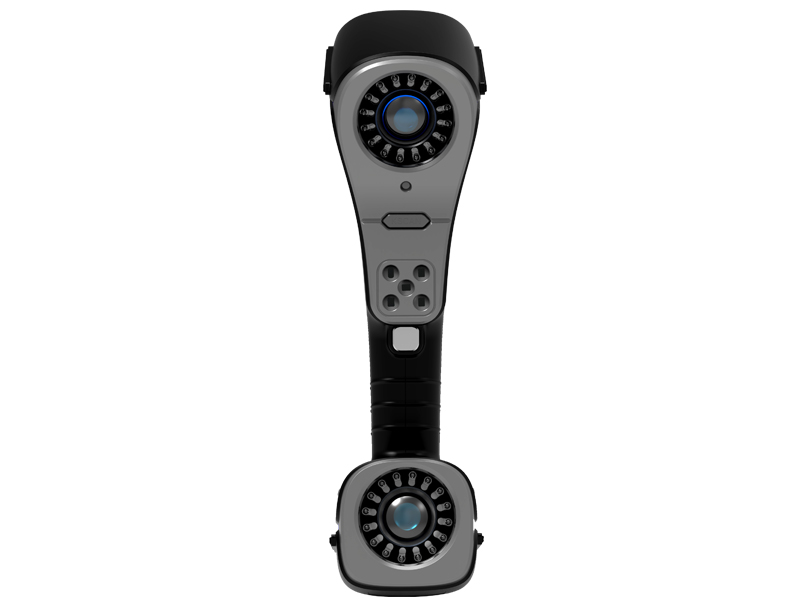

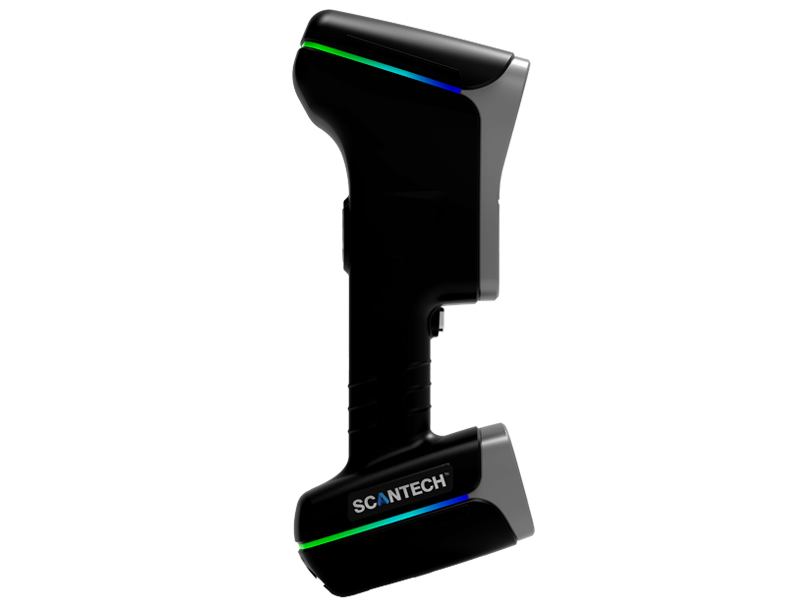

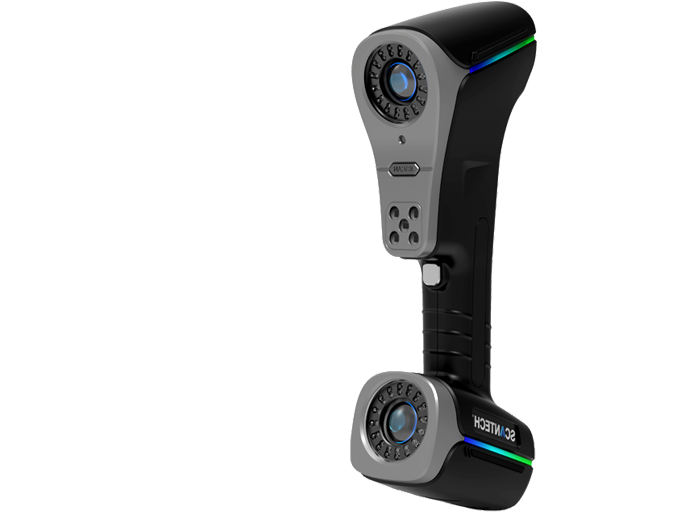

KSCAN-Magic系列是全球首款红外+蓝色激光计量级复合式三维扫描仪，标配五种工作模式：全球首创红外平行激光大面幅扫描，蓝色交叉激光高速扫描，蓝色平行激光精细扫描，单束蓝色激光深孔扫描，内置全局摄影测量系统。

细节

基本参数

型号		KSCAN-Magic
扫描模式	高速扫描	22束交叉蓝色激光线
	精细扫描	7束平行蓝色激光线
	大面幅扫描	11束平行红外激光线

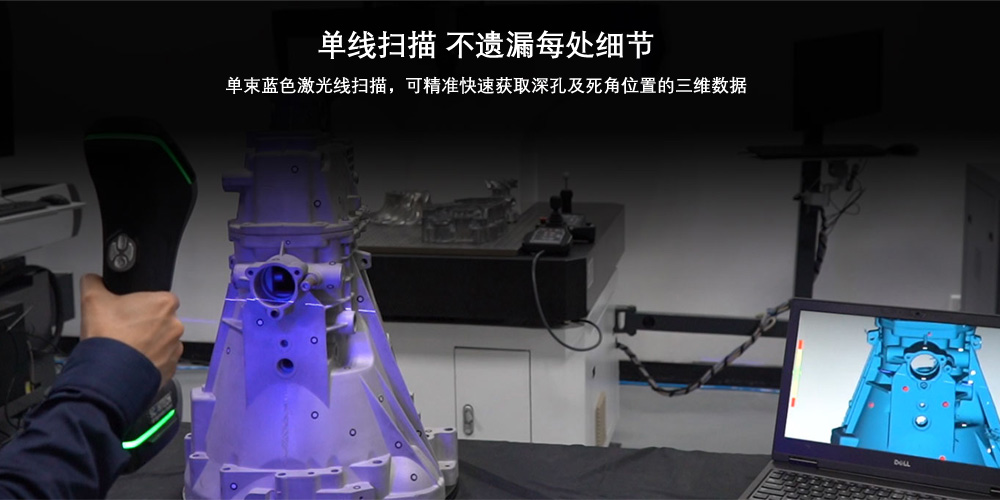

	深孔扫描	额外1束蓝色激光线

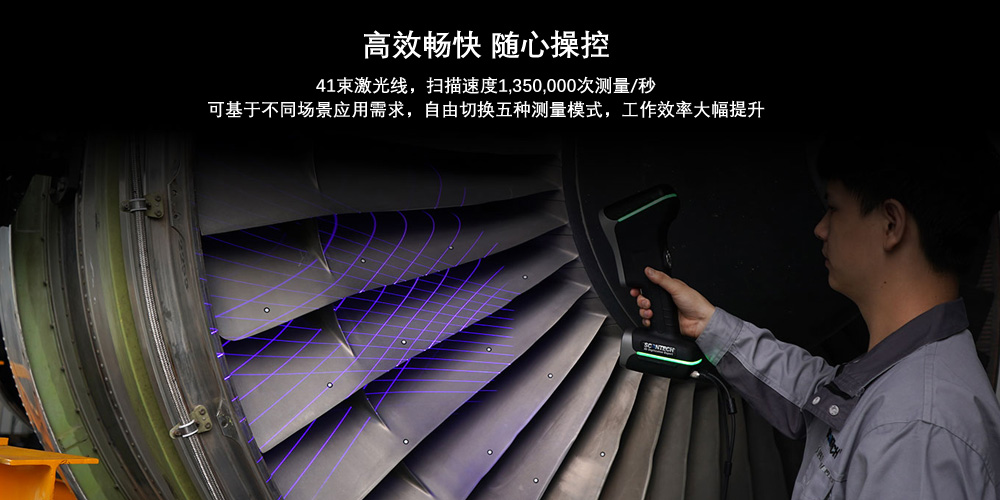

激光线数合计		41束

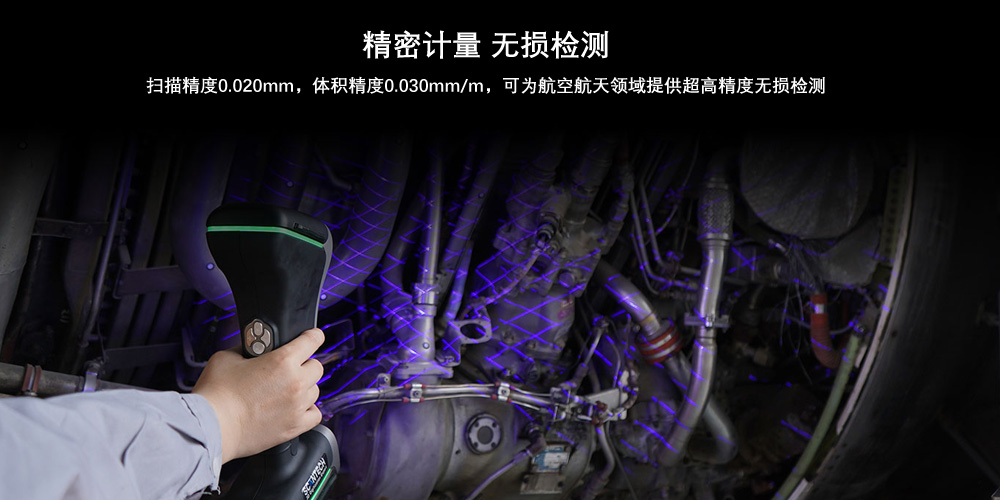

精度		0.020 mm
最高扫描速率		1,350,000 次测量/秒

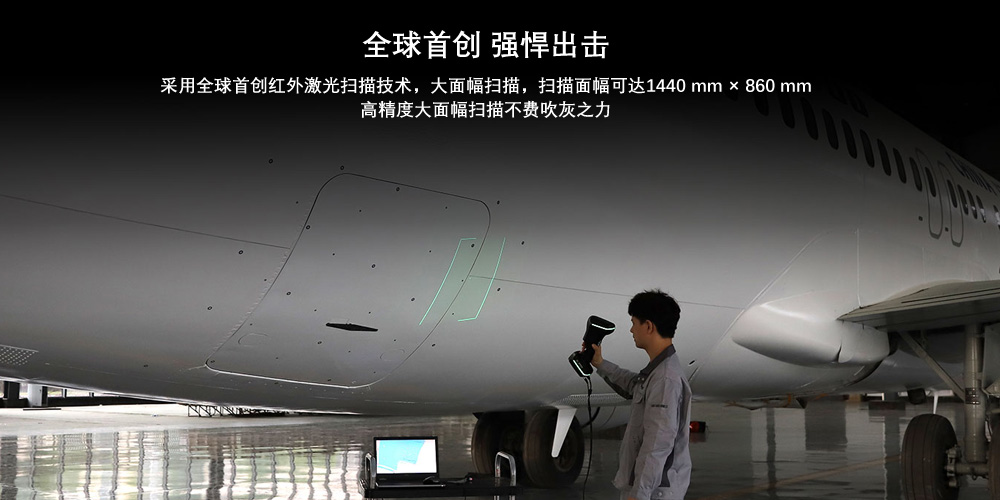

最大扫描面幅		1440 mm × 860 mm
摄影测量	是否选配	标配（内置）
	面幅	3760 mm × 3150mm
	景深	2500 mm
激光类别		ClassⅡ(人眼安全)
最高分辨率		0.01mm
最高体积精度	标准	0.010mm + 0.030 mm/m
	高精（1）	0.010mm + 0.020 mm/m
	高精（2）	0.010mm + 0.015 mm/m
基准距		300 mm

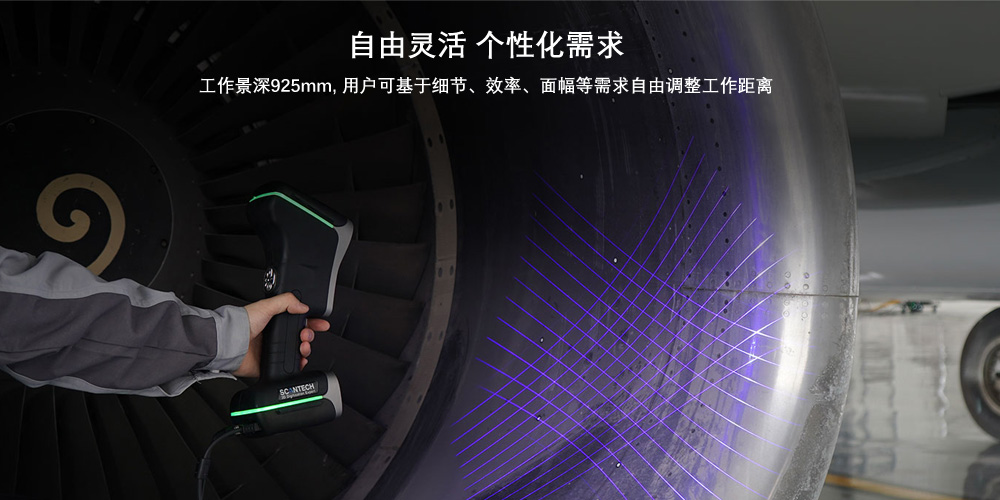

景深		925 mm

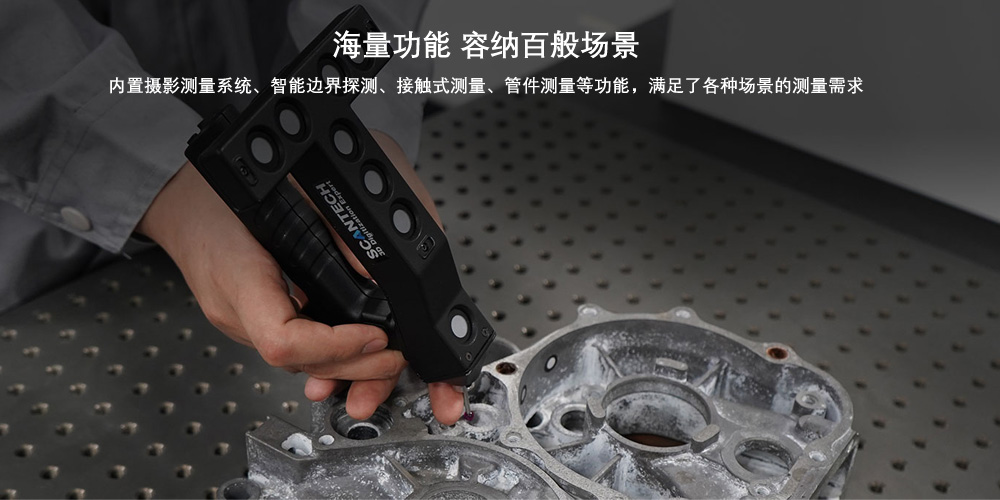

K-Probe光笔	是否选配	选配
	单点重复性	0.030 mm
	跟踪频率	60 hz
智能边界探测模块	是否选配	选配
智能边界探测模块	边界精度	0.030 mm
管件测量模块	是否选配	选配
管件测量模块	输出格式	输出YBC/LRA及补偿值
输出格式		.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制
工作温度		-10~40°C
接口方式		USB 3.0
专利证书		CN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628 , WO2018072433, CN206132003U, CN104501740，US10309770B2
